Onze M6x DAC is een nieuwe mijlpaal in de geschiedenis van Musical Fidelity DAC’s. Zijn voorganger, de M6s DAC, was een van de eerste die de door critici geprezen ESS 32-bit HyperStream II DAC-architectuur gebruikte. Met de M6sR DAC bleven we de firmware verbeteren en voegden we een paar andere kwaliteitsverbeteringen toe. DSD was nu gemakkelijker te gebruiken, we hadden volledige Roon-ondersteuning en in- en uitgangen werden geüpdatet om gelijke tred te houden met het snel veranderende digitale audiolandschap. En het andere grote ding: de M6sR DAC werd nu in de EU gemaakt!

Technische gesprekken

Met de M6x DAC gingen we nog een stap verder. Voortbouwend op onze kennis en ervaring met Sabre ESS-chips, hebben we ze geüpgraded naar de nieuwere ES9038Q2M en gebruiken we er nu twee in dual differential mode voor een onberispelijk dual mono-ontwerp. De toevoeging van een Time Domain Jitter Eliminator resulteert in superieure SNR- en THD+N-prestaties met ongelooflijk gedetailleerde transiëntrespons. Andere ontwikkelingen in de DAC-sectie zijn upsampling en re-clocking. Upsampling kan onafhankelijk van elkaar worden in- of uitgeschakeld. De 16-core XMOS- en CPLD MAX II Altera-processors zorgen ervoor dat er altijd voldoende headroom is voor deze bewerkingen, de nieuwe digitale filters en de MQA-verwerking. De single-ended RCA- en gebalanceerde XLR-uitgangen hebben elk hun eigen uitgangsbuffer. Via de XLR-pluggen kunt u genieten van een volledig differentieel versterkerontwerp dat een volledig gebalanceerde uitgang mogelijk maakt. Beide uitgangstrappen leveren superieure audiokwaliteit, vertonen zeer lage ruis, grote uitgangsspanningsschommeling en hoge stroomaandrijving. De uitstekende versterkingsbandbreedte en de zeer hoge slew rate zorgen voor een uitzonderlijk lage vervorming.

Superstille vermogenstransformatoren

De M6x DAC toont onze voortdurende ontwikkeling van onze Super Silent Power Transformers. Industriële stopcontacten met EMI-filter en DC-blokker stoppen interferenties en elimineren transformatorbrom. De ingekapselde toroïdale transformator met lage kernverzadiging is ideaal voor audiotoepassingen en met name perfect voor digitale audio vanwege de extreem lage elektromagnetische straling.

Correct PCB-ontwerp en -lay-out

Digitaal-naar-analoog-converters brengen, vergeleken met analoge versterkers, hun eigen ontwerpuitdagingen met zich mee. Ze werken in verschillende domeinen, hebben hun eigen vereisten en moeten als zodanig worden behandeld. Vermogensvereisten zijn uniek en oplossingen die zijn ontworpen voor versterkers zullen niet vergelijkbare resultaten laten zien in combinatie met digitale schakelingen. Bij Musical Fidelity hebben we altijd het ontwerp en de lay-out van printplaten aan de hoogste normen gehouden. We geloven niet in flitsend printplaatontwerp alleen maar om het uiterlijk. Het ontwerp en de lay-out moeten op maat worden gemaakt voor elke toepassing, goed meten EN klinken zoals bedoeld. Pas dan hebben we ons werk gedaan. Op dit punt hebben we de luisteraar een tastbaar gevoel gegeven van de opnamelocatie die de artiesten in een realtime holografische ruimte in hun eigen huis plaatst.

Hoofdtelefoonversterker

De ingebouwde AB-architectuur met huidige feedback van de hoofdtelefoonversterker levert een hoge bandbreedte, extreem lage ruis en een dynamisch bereik tot 128 dB. Drie belangrijke kenmerken maken versterkers met huidige feedback uitstekend voor audio. De hoge slew rate voorkomt onregelmatige vervormingsanomalieën. Current-on-demand bij de uitgang zorgt ervoor dat de versterker snel en lineair reageert; wanneer er plotseling grote hoeveelheden uitgangsvermogen nodig zijn, kan de versterker extreem snel reageren zonder de ruisvloer van het systeem te verhogen en de signaal-ruisverhouding te verslechteren. Versterkingsonafhankelijke frequentierespons zorgt ervoor dat de volledige bandbreedte van de versterker kan worden gebruikt over een breed scala aan volume-instellingen.

Mechanisch geluid

Door nauwkeurig te letten op elk aspect van de M6x DAC, krijgen we ongelooflijke technische parameters en moeiteloze geluidskwaliteit vol gratie en transparantie. De mechanische constructie is compromisloos stijf en solide in de typische Musical Fidality-traditie. Het voorpaneel en de zijpanelen zijn gefreesd uit geëxtrudeerde aluminiumprofielen. De buitenkant ziet er niet alleen schoon, verbluffend en onverwoestbaar uit, het beschermt ook de binnenkant tegen externe elektromagnetische velden en op dezelfde manier de rest van uw HiFi-apparatuur tegen elektromagnetische velden die worden gegenereerd door de M6x DAC. Het niet gebruiken van een groot display op het voorpaneel versterkt dit effect alleen maar, omdat de daarvoor benodigde uitsparing de zaken drastisch zou compliceren.

Muzikale trouw ter wille van de muziek

Daarom, muzikale puristen die gewoon op zoek zijn naar dat hypnotiserende gevoel van communicatie tussen luisteraar en artiest: die vinden het hier. Naast het maximaliseren van de geluidsprestaties, zorgt de bewuste keuze om geen groot display met flitsende kleuren te gebruiken ervoor dat je de muziek en alleen de muziek kunt ervaren. Pak de M6x DAC uit, sluit hem zorgvuldig aan, laat hem gewoon op de standaardinstellingen staan ​​en voel de directe muzikale integratie: het hele geluid is zoet en helder; de hoge tonen zijn volledig korrelvrij en uitgebreid. De lage tonen klinken eindeloos met voelbare basdynamiek. Als je weer kennismaakt met je muziekbibliotheek, wil je op een gegeven moment misschien ontdekken wat er nog meer mogelijk is en het vanuit verschillende podia horen. Dan is het moment dat de aanpasbaarheid en instellingen de M6x DAC veranderen in een krachtig hulpmiddel voor experts, wat hem verheft tot een klasse apart. Verken het geluidsbeeld met upsampling of zonder, en kijk of je dieper wordt aangetrokken. Kies uit 7 verschillende digitale filters en een volledige oversampling-bypass, waarmee je die filters uitschakelt. Volledige MQA-decodering wordt uitgevoerd op de M6x DAC-hardware. De USB Class 2.0-ingang accepteert PCM-samplefrequenties tot 768 kHz en 32 bit. DSD-ondersteuning gaat tot DSD256 via DoP en native DSD512. De S/PDIF-ingangen accepteren stereo PCM-samplefrequenties tot 192 kHz / 24 bit en bevatten volledige MQA-ondersteuning!

De M6x DAC in het kort

• DAC-circuit: 32-bits Hyperstream II
• DAC-chip: 2x ES9038Q2M (dubbel differentieel)
• 16-core XMOS- en CPLD MAX II Altera-processors
• USB: tot 32bit/768kHz
• USB: DSD 256 (stereo DoP), DSD512 (stereo native)
• SPDIF: tot 24bit/192kHHz
• Geavanceerd opnieuw klokken op alle ingangen
• Schakelbare upsampling met oversampling-bypass
• Superstille vermogenstransformator
• Gebalanceerde en RCA-uitgang
• Ingebouwde hoofdtelefoonversterker
• Volledige hardware MQA-decodering
• Roon getest

M6x DAC – Specificaties

DAC

• DAC-circuit: 32-bits Hyperstream II
• DAC-chip: 2x ES9038Q2M (dubbel differentieel)
• Totale gecorreleerde jitter: <12 picooseconden van piek tot piek
• Lineariteit: <0,4 dB tot -130 dB
• Frequentiebereik: -0,1dB bij 10Hz, 0dB bij 1kHz, -0,4dB bij 20kHz
• Kanaalscheiding: >130dB bij 10kHz @ 0dBFS
• Signaal-ruisverhouding: >120dB “A”- wtd 1kHz @ 0dBFS
• Totale harmonische vervorming: < 0,0005% bij 1 kHz @ 0 dBFS

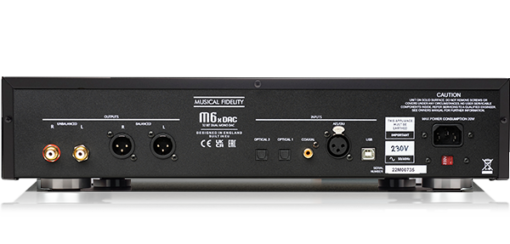

Digitale ingangen

• 1x Coax, tot 24bit 192kHz (stereo PCM + MQA)
• 2x Optisch, tot 24bit 192kHz (stereo PCM + MQA)
• 1x AES/EBU, tot 24bit 192kHz (stereo PCM + MQA)
• 1x USB Audio Klasse 2.0, ‘USB B’; tot 32 bit 768kHz (stereo PCM + MQA), DSD 256 (stereo DoP), DSD512 (stereo native)

Analoge uitgangen

• 1 paar line level RCA fix/var @ 2V RMS bij 0dBFS
• 1 paar lijnniveau XLR vast/var @ 4V RMS bij 0dBFS
• Uitgangsimpedantie: < 10 ohm
• 1 Hoofdtelefoonuitgang 6,3 mm jack variabel

Hoofdtelefoonversterker

• Vermogen: 1,5 W / kanaal in 32 Ω
• Uitgangsimpedantie: Min. aanbevolen 16Ω hoofdtelefoon
• THD: < 0,005% bij 1 kHz @ 0 dBFS
• Signaal/ruisverhouding: >115dB “A” wtd
• Frequentiebereik: +0,1, -0,4 dB 20 Hz tot 20 kHz

Algemene informatie

• Afmetingen (BxHxD): 440 x 100 x 390 mm
• Netspanningen: 230V/115V intern ingesteld of 100V optioneel
• Max. Verbruik: 20W, <0,5W in stand-by
• Gewicht: 6,9 kg
