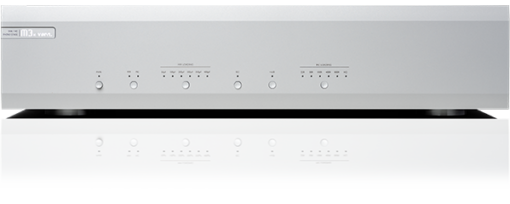

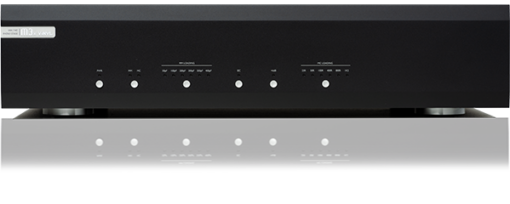

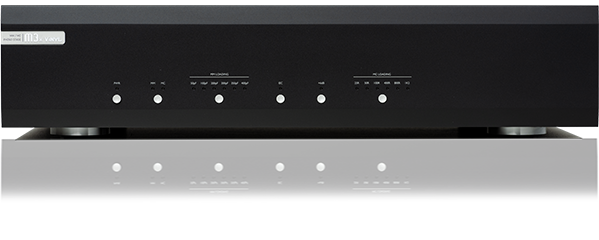

De M3x ViNYL is een phono-trap, ontworpen om geen praktische beperkingen te hebben. Connectiviteit is eenvoudig. U hebt een ingang en een uitgang. Geen van beide kan worden overbelast bij de ingang of beperkt in de uitgangsstuurcapaciteit. Het kan worden ingesteld voor MM of MC en exacte belasting. Het biedt state-of-the-art technische en sonische prestaties, net als de M6x ViNYL, maar op een goedkoper instapniveau voor het toonbeeld van de ware geest van high-end audio.

Ontwerpfilosofie

De M3x ViNYL is, net als bij zijn grotere broer de M6x ViNYL, overgeschakeld naar een volledig discrete schakeling, wat resulteert in betere technische metingen en een beter geluid. Hij is uitgerust met één single-ended input en output. Maar de belangrijke vraag is: wat is er zo bijzonder aan discrete schakelingen?

Hoewel het de goedkoopste phono-voorversterker van Musical Fidelity is in de gewaardeerde M-serie, belichaamt het onze kenmerkende waarden: een ongekleurd, stressvrij geluid, uitstekende technische prestaties en een uitstekende prijs-kwaliteitverhouding.

Het voordeel van discrete circuits

Een discreet circuit bestaat uit elektronische componenten die afzonderlijke, afzonderlijke apparaten zijn, ook wel discrete componenten genoemd. Dit kunnen “passieve” componenten zijn, zoals weerstanden, condensatoren en inductoren, maar ook “actieve” componenten, die in ons geval transistors zijn. Het tegenovergestelde hiervan zou een geïntegreerd circuit zijn, dat operationele versterkers (Op-Amps) in de signaalketen gebruikt. In onze branche gebruiken we gespecialiseerde Op-Amps die zijn gebouwd voor audiotoepassingen, waarmee we zeer kleine en efficiënte elektronica kunnen produceren en waarmee we de tijd van ontwerptechnici kunnen besparen. Echter, talloze uren aan luistertests en jarenlange ervaring hebben ons geleerd dat zelfs de allerbeste Op-Amps niet zo neutraal, natuurlijk, dynamisch of levendig zijn – allemaal kenmerken van het Musical Fidelity “geluid”. Om die reden herontdekken we onze passie voor traditionele, discrete ontwerpen. Waar standaard phono-voorversterkers met geïntegreerde schakelingen enkele tientallen of honderden componenten hebben, zullen discrete ontwerpen in vergelijking honderden of duizenden componenten gebruiken. Dat vergt een langdurig ontwerpproces, maar levert wat ons betreft wel het beste geluid voor uw geld op.

Ringkern-vermogenstransformator

De speciale audiotransformator met lage kernverzadiging verlaagt het niveau van elektromagnetische straling, wat essentieel is omdat anders geen enkele phono-versterker correct kan werken. Samen met de afstand tussen transformator en versterkingsgedeelte en de elektromagnetische afscherming creëren we een ongelooflijk hoge signaal-ruisverhouding. Als we werken met de paar honderd microvolts van een phono-cartridge, speelt alles zijn rol; elke decibel van de signaal-ruisverhouding is van cruciaal belang. Voor het eerst hebben we onze nieuwe gepatenteerde voedingsoplossing geïmplementeerd die nul standby-stroomverbruik heeft. Absoluut nul! Het is een supergroen product en we zijn er zeker van dat er geen enkel ander product bestaat met een ecologische standby-functie zoals deze.

Gesplitste semi-passieve EQ

Veel andere phono-trappen gebruiken een enkelvoudig equalisatienetwerk in een globale feedbacklus. Door middel van een EQ-netwerk wordt het versterkte signaal van de uitgang van de phono-voorversterker teruggebracht naar de ingang van de phono-voorversterker. Dit is de eerder genoemde feedbacklus en de resultaten, zoals u zich kunt voorstellen, zijn niet in overeenstemming met de hoge normen in de ontwerpfilosofie van Musical Fidelity. De M3x ViNYL gebruikt gesplitste semi-passieve equalisatie in afzonderlijke versterkingstrappen zonder globale negatieve feedbacklussen voor zijn RIAA-curve. Dit is duurder om te ontwerpen en te implementeren, maar zorgt voor de meest nauwkeurige weergave van de ideale EQ-curve. Gesplitste semi-passieve equalisatie zorgt voor een betere impedantieaanpassing en een lagere afwijking van de ideale RIAA-curve.

Hightech werktuigbouwkunde en elektrotechniek – Handgemaakt in de EU

M3x ViNYL heeft een stalen chassis en een dikke, zware aluminium frontplaat, wat het hele systeem een ​​uitstekende stijfheid geeft en tegelijkertijd een uitstekende isolatie tegen externe interferentie. De sleutelfactor om de signaal-ruisverhoudingen op het hoogst mogelijke niveau te houden, is de enorme afstand tussen de vermogenstransformator en het versterkergedeelte. De kwaliteit van de afwerking van het buitenste chassis, die buitengewoon mooi is, en de elektronica binnenin – allemaal met de hand bedraad – worden gehandhaafd volgens de hoogste productienormen die we nu bereiken door de productie volledig om te schakelen naar Made in the EU!

M3si in het kort

• MM- en MC-ingang
• Exacte laadopties voor elke cartridge
• Volledig discreet printplaatontwerp
• Speciale ringkerntransformator met lage kernverzadiging, speciaal ontworpen voor de vereisten van phono-trappen
• Milieuvriendelijk – absoluut geen standby-stroomverbruik
• Gesplitste semi-passieve EQ
• Zware aluminium frontplaat met stalen chassis
• Minimale elektromagnetische interferentie van voeding naar phono-voorversterker
• Het grote chassisontwerp maakt een grote afstand tussen de vermogenstransformator en het versterkergedeelte mogelijk
• Gemaakt in de EU



M3x Vinyl – Specificaties

MM-invoer

• Frequentiebereik: RIAA of RIAA/IEC ±0,2 dB
• Ingangsgevoeligheid: 5 mV in voor 500 mV uit (bij 1 kHz)
• Ingangsimpedantie: 47KΩ
• Ingangscapaciteit: 50-400pF selecteerbaar
• Versterking: 40 of 46dB met +6dB-functie
• THD+N: <0,028%
• Signaal-ruisverhouding: 95dB
• Overspraak: beter dan 100dB

MC-invoer

• Frequentiebereik: RIAA of RIAA/IEC ±0,3 dB
• Ingangsgevoeligheid: 500 μV in voor 500 mV uit (bij 1 kHz)
• Ingangsimpedantie: 25Ω tot 1,2KΩ selecteerbaar
• Versterking: 60 of 66dB met +6dB-functie
• THD+N: <0,28%
• Signaal-ruisverhouding: 80dB
• Overspraak: beter dan 90dB

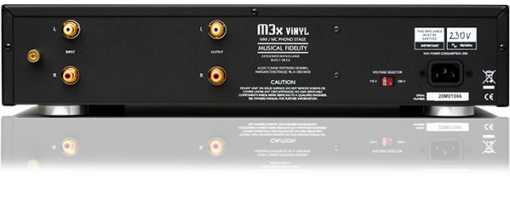

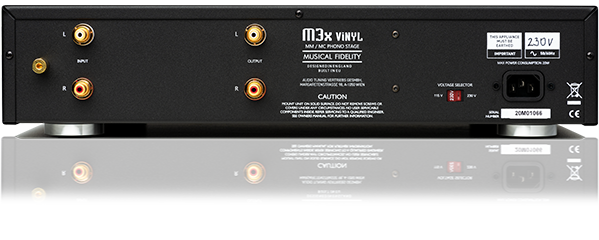

Uitvoer

• 1 paar RCA: links en rechts 500mV nom 10V max

Invoer

• 1 paar RCA

Stroombehoefte

• Netspanningen: 230V/115V; AC 50/60Hz
• Verbruik: 20 Watt maximaal. 0W in stand-by)

Gewicht en afmetingen

• Alleen eenheid, zonder doos: 6,59 kg
• In verzenddoos & incl. accessoires: 10,15 kg
• B x H (incl. voeten) x D (incl. aansluitingen): 440 x 105 x 390 mm

Standaard accessoires

• Netsnoer: 10 Amp IEC
