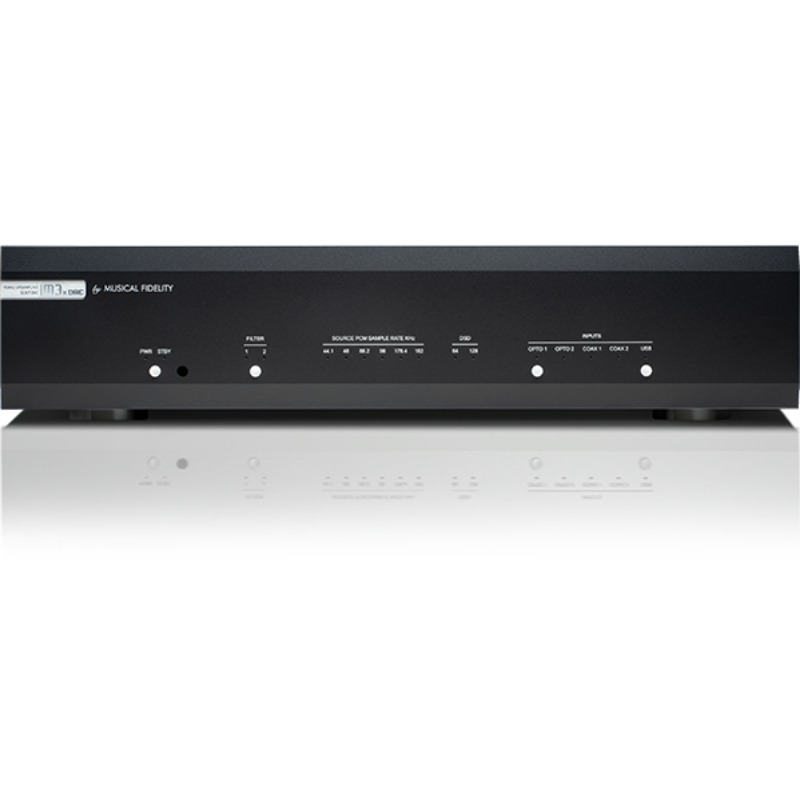

Musical Fidelity M3x DAC – Zwart

Onze M3x DAC is onze nieuwe inzending in betaalbare high-end DAC’s. Met zijn technische bekwaamheid, superieure technische prestaties, zorgvuldig PCB-ontwerp in de traditie van Musical Fidelity, nauwkeurige voeding lay-out en uitstekende bouwkwaliteit, biedt de nieuwe M3x DAC een werkelijk uitstekend modern high-end DAC-ontwerp.

Technische gesprekken

De M3x DAC maakt gebruik van een upsampling DAC-ontwerp met de SRC4392, een high-end sample rate converter van Burr Brown, die de taak heeft om alle PCM-signalen opnieuw te klokken en om te zetten naar 192 kHz. Upsampling in deze geavanceerde en schone implementatie stelt ons in staat om de laagste vervormingsniveaus te bereiken en uw digitale muziekweergave te behouden en te verbeteren.

De PCM1795 DAC kan PCM-snelheden tot 32 bits en 192 kHz aan en native en DoP DSD tot DSD256. DSD-bestanden worden niet geüpgraded, maar afgespeeld in hun oorspronkelijke formaat.

De single ended RCA en balanced XLR uitgangen hebben elk hun eigen output buffer. Beide output stages leveren superieure audiokwaliteit, vertonen zeer lage ruis, grote output voltage swing en hoge current drive. De uitstekende gain bandbreedte en zeer snelle slew rate produceren uitzonderlijk lage vervorming.





Superstille vermogenstransformator

De M3x DAC toont onze voortdurende ontwikkeling van onze Super Silent Power Transformers. Industriële stopcontacten met EMI-filter en DC-blokker stoppen interferenties en elimineren transformatorbrom. De ringkerntransformator met lage kernverzadiging is ideaal voor audiotoepassingen en met name perfect voor digitale audio vanwege de extreem lage elektromagnetische straling.

Correct PCB-ontwerp en -lay-out

Digitaal-naar-analoog-converters, vergeleken met analoge versterkers, hebben hun eigen ontwerpuitdagingen. Ze werken in verschillende domeinen, hebben hun eigen vereisten en moeten als zodanig worden behandeld. Vermogensvereisten zijn uniek en oplossingen die zijn ontworpen voor versterkers zullen geen vergelijkbare resultaten laten zien in combinatie met digitale schakelingen.

Bij Musical Fidelity hebben we altijd de hoogste standaarden gehanteerd voor het ontwerp en de lay-out van printplaten. We geloven niet in een flitsend printplaatontwerp alleen maar om het uiterlijk. Het ontwerp en de lay-out moeten op maat worden gemaakt voor elke toepassing, goed meten EN klinken zoals bedoeld. Pas dan hebben we ons werk gedaan. Op dit punt hebben we de luisteraar een tastbaar gevoel gegeven van de opnamelocatie, waardoor de artiesten zich in een realtime holografische ruimte in hun eigen huis bevinden.

Mechanisch geluid

Als we goed op elk aspect van de M3x DAC letten, krijgen we een geweldige performer. De mechanische constructie is compromisloos stijf en solide, in de typische traditie van Musical Fidality. Het frontpaneel is gefreesd uit een geëxtrudeerd aluminium profiel. Samen met de zware stalen behuizing beschermt dit de interne onderdelen tegen elektromagnetische velden van buitenaf, en op dezelfde manier de rest van uw HiFi-apparatuur tegen elektromagnetische velden die worden gegenereerd door de M3x DAC.





M3x DAC in het kort

• PCM1795 DAC met SRC4392 Upsampling-chip
• 2 digitale PCM-filters en 2 analoge DSD-filters
• PCM-ingangen geüpsampled naar 192 kHz
• USB: tot 32bit/192kHz
• USB: DSD 256 (stereo DoP en native)
• SPDIF: tot 24bit/192kHHz
• 1x USB, 2x coaxiale, 2x optische ingangen
• 1x RCA, 1x gebalanceerde XLR-uitgang
• Betaalbare instap in high-end DAC’s
• Zeer laag geluidsniveau
• Extreem lage vervorming
• Uitstekende lineariteit
• Uitstekende kanaalscheiding
• Superstille vermogenstransformator
• Gebalanceerde en RCA-uitgang
• Zware aluminium frontplaat met stalen chassis
• Minimale elektromagnetische interferentie van de voeding naar de DAC-schakeling
• Roon getest (*in afwachting)
• Gemaakt in de EU



DAC

• DAC-chip: PCM1795
• Sample rate-converter: SRC4392
• Totale gecorreleerde jitter: < 48 picoseconden van piek tot piek
• Lineariteit: < 0,2dB tot -100dB
• Frequentiebereik: -0,2dB bij 20Hz, 0,1dB bij 20kHz; 1,5dB bij 70kHz
• Kanaalscheiding: < -115dB 10kHz @ 0dBFS
• Signaal-ruisverhouding: >107dB “A”- wtd 1kHz @ 0dBFS
• Totale harmonische vervorming: < 0,005% bij 1 kHz @ 0 dBFS

Digitale ingangen

• 2x Coax, tot 24bit 192kHz (stereo PCM)
• 2x Optisch, tot 24bit 192kHz (stereo PCM)
• 1x USB Audio Klasse 2.0, ‘USB B’; tot 32 bit 192kHz (stereo PCM), DSD 256 (stereo DoP en native)

Analoge uitgangen

• 1 paar line level RCA fix/var @ 2V RMS bij 0dBFS
• 1 paar lijnniveau XLR vast/var @ 4V RMS bij 0dBFS
• Uitgangsimpedantie: < 50 ohm

Algemene informatie

• Afmetingen (BxHxD): 440 x 100 x 363mm
• Netspanningen: 230V/115V intern ingesteld of 100V optioneel
• Max. Verbruik: 15W, <0,5W in stand-by
• Gewicht: 6,8 kg
